鍋爐本體結構為臥式二回程，鍋爐頂部布置一體式節能器和冷凝器。充分利用排煙和水蒸汽凝結潛熱，鍋爐熱效率達100%以上（按低位發熱值計算）。前煙箱門設計雙層密封活動結構，密封性好，開啟和檢修方便，無后煙箱，結構更簡單、合理，阻力更小，并配置高效、節能、環保的燃燒機。更大的波形爐膽，更大的燃燒空間，輻射受熱面增加，降低了爐膛容積熱負荷和燃燒溫度，有利于爐內煙氣再循環，有效抑制NOx生成。

產品概述：

鍋爐本體結構為臥式二回程，鍋爐頂部布置一體式節能器和冷凝器。充分利用排煙和水蒸汽凝結潛熱，鍋爐熱效率達100%以上（按低位發熱值計算）。前煙箱門設計雙層密封活動結構，密封性好，開啟和檢修方便，無后煙箱，結構更簡單、合理，阻力更小，并配置高效、節能、環保的燃燒機。更大的波形爐膽，更大的燃燒空間，輻射受熱面增加，降低了爐膛容積熱負荷和燃燒溫度，有利于爐內煙氣再循環，有效抑制NOx生成。尾部煙氣有害成分溶于冷凝水，更有效降低了NOx等有害氣體排放，環保效果更佳。

產品結構：

本公司冷凝式蒸汽鍋爐為全濕背式兩回程結構，鍋爐由本體、轉彎煙道、節能器與冷凝器、平臺扶梯等組成。

●煙氣流程：天然氣通過燃燒器，在第一回程波形爐膽內燃燒，形成高溫火焰，在爐膛內進行輻射換熱后形成高溫?zé)煔?，?jīng)回燃室折返向前進入第二回程螺紋煙管對流放熱，放熱后的低溫?zé)煔猓来瓮ㄟ^節能器、冷凝器，最后經煙囪排出。

●水流程：冷凝鍋爐的水流程分二種，第一種為常溫給水形式；第二種為帶熱力除氧器形式。其中常溫給水形式是：水箱中的軟水經鍋爐給水泵后，依次進入節能器、冷凝器，再進入鍋爐本體。另一種為熱力除氧給水形式：水箱內的軟水經循環泵加壓進入冷凝器，吸收煙氣中的顯熱與汽化潛熱后回到水箱，再把水箱內的水通過除氧水泵輸送到熱力除氧器除氧，再由鍋爐給水泵加壓經過節能器，吸收煙氣中的顯熱后進入鍋爐本體。

技術優勢：

●優勢一：節能——設計熱效率＞99%；排煙溫度≤65℃，而常規燃?xì)忮仩t效率只有92%左右，排煙溫度＞160℃，每蒸噸可節約天然氣7Nm3/h，按天然氣價格3元/Nm3計算，每蒸噸每月可節約燃?xì)獬杀?.5萬元。

●優勢二：環保——采用普通燃燒器Nox排放：≤150mg/Nm3；采用低氮燃燒器，通過分級燃燒分級布風和煙氣內循環等燃燒技術    Nox排放：≤80mg/Nm ； 采用低氮燃燒器，帶煙氣外循環（ FGR）Nox排放：≤30mg/Nm3 。

●優勢三：智能——采用PLC與觸摸屏相結合控制系統，再基于互聯網+技術，實現遠程監控。

●優勢四：采用變頻連續給水，確保水位控制的平穩，維持煙氣中水蒸汽較高的冷凝率。

●優勢五：強化外置一體化節能器與冷凝器，結構緊湊美觀，維修方便，并節省大量鍋爐房空間，冷凝鍋爐的節能器、冷凝器布置在鍋爐本體側上方，在鍋爐長度與高度方向的空間大為縮短。

●優勢六：鍋爐煙氣阻力小。采用合理的受熱面結構設計，有效控制煙氣阻力，取消了原傳統燃?xì)忮仩t的三回程的螺紋煙管，常規三回程鍋爐本體煙氣阻比冷凝鍋爐煙氣阻力大25∽30%，若再在其尾部增加冷凝器，往往需要加大燃燒器規格，或另外加裝引風機，而本公司冷凝鍋爐通過合理設計，爐膛背壓和風機電耗太為降低，更好地與燃燒器背壓功率曲線圖相匹配。

●優勢七：合理的本體設計。鍋爐本體為二回程結構，第一回程為波形爐膽，第二回程為螺紋煙管，鍋爐管板采用扳邊結構，以上設計可有效消除運行中的膨脹問題。

波形爐膽增強煙氣擾動，有效提高單位面積的傳熱效果；增加了爐膽的強度和彈性，在鍋爐熱膨脹過程中的效地保護受壓元件，避免由于應力增加而破壞。采用更大的波形爐膽，更好地與燃燒火焰形狀相匹配，增加燃燒空間，降低爐膛容積熱負荷和燃燒溫度，有利于爐內煙氣再循環的形成，有效地抑制NOx的生成。

螺絲煙管加強煙氣擾動，有效破壞傳熱邊界層，強化傳熱，提高熱效率；降低排煙溫度。

●優勢八：合理的冷凝水排放設計。煙氣中大量的水蒸汽冷凝成液態水，需將冷凝水及時排出，本公司冷凝鍋爐采用多點疏水，在節能器、冷凝、煙道、煙囪的底部設置了集水裝置，并引流到地溝排污母管，確保鍋爐安全運行。

智能系統：

企業級遠程監控平臺是基于標準化的通信網絡平臺。此平臺聚合鍋爐房的歷史數據、系統數據建立數據中心、形成開放式和可持續發展的智慧服務平臺，其目的是通過專業的數據分析逐步優化鍋爐生產廠家的產品銷售、個性化訂制、售后維護以及技術升級。

基于物聯網數據通信平臺而建立的企業級遠程監控平臺，可以實時監控鍋爐房當前運行工況，并積累長期歷史的、宏觀的和關聯的數據實現個性化和專業化的產品營銷模式。

通過網絡平臺,對鍋爐運行參數進行遠程監控，根據用戶負荷需求變化、煙氣含氧量分析、環境溫度變化、自動調節燃?xì)饬亢惋L(fēng)量，達到經濟運行。

自動打印鍋爐運行的各種參數及鍋爐運行的經濟成本核算分析報表。

針對不同的管理層，授權各級權限，對鍋爐系統運行進行遠程監控。

通過煙氣含氧量分析，調節空燃比，減少過量空氣系數，降低排煙溫度；同時，合理的過量空氣系數，可減少NOx的生成。

對于供暖鍋爐，通過分析環境溫度與室內溫度的變化，自動調節燃燒器負荷大小。

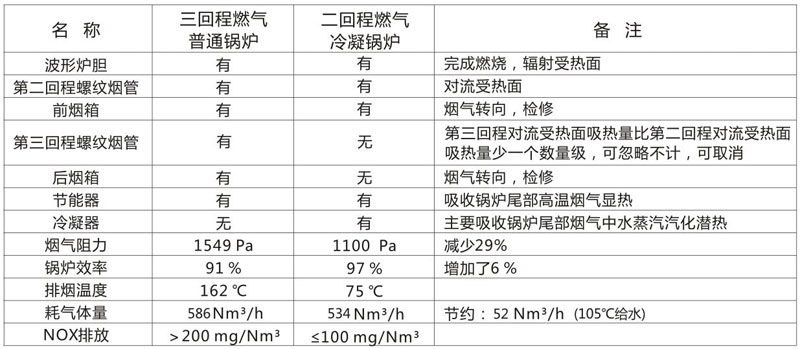

性能對比：

二回程燃?xì)饫淠仩t與三回程燃?xì)馄胀ㄥ仩t

（ 以WNS8-1.25-Y(Q)為例 ）

對比結論：

二回程燃?xì)饫淠仩t比三回程燃?xì)馄胀ㄥ仩t優勢

1、取消了原傳統燃?xì)忮仩t的三回程的螺紋煙管，煙風阻力減少29%，從而風機電功率可明顯降低。

2、冷凝鍋爐取消了后煙箱，杜絕因后煙箱密封不嚴而造成的漏煙現象。

3、冷凝鍋爐效率增加了6%，天然氣消耗量每小時節約：52Nm3/h。

4.、鍋爐排放優于GB13271-2014《鍋爐大氣污染物排放標準》，NOx排放為100mg/Nm3以下。
